如何使用進口工業內窺鏡?快速入門指南值得收藏
以美國韋林為代表的進口工業內窺鏡，在我國很多工業行業的檢測中都發揮著積極的作用。如何使用進口工業內窺鏡？這個問題并不是一兩句能夠說清楚的，要想切實搞清楚，還是要親自使用，多摸索多實踐。本文以進口視頻內窺鏡Mentor Visual iQ（MViQ）為例，為您提綱攜領地介紹快速入門指南，希望能夠?qū)δ兴鶐椭?/p>
1. 系統安裝

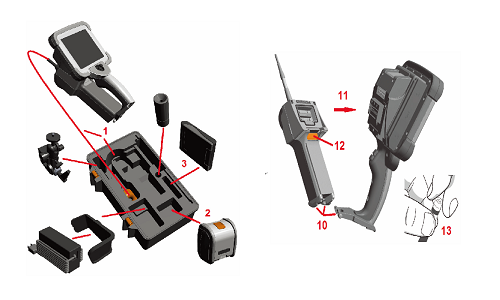

韋林MViQ工業視頻內窺鏡系統的各個部件收納在設備箱里，您需要取出各部件。如下圖左圖所示，1號標識對應的探頭存放在機箱存儲卷盤中，使用前最先安裝探頭，用畢最后拆卸探頭。探頭送入插入孔前務必順直無扭曲。注意：探頭橡膠扭轉張力釋放裝置的底座應穿過機箱彎曲通道。 2號標識對應的是電池，3號標識對應放置的是鏡頭盒、清潔套。
2. 安裝電池
將電池插入手持機，閉鎖裝置嚙合，電池即正確安裝。請勿將電池強行裝入手持機，否則會造成損傷。電池是鍵控式的，只能方向正確才能安裝。注意，對于進口工業內窺鏡MViQ系列產品，電池通常都是未滿電量出廠，使用前務必先充電，充電時觀察電池前部電量符號即可檢查電量，每個LED燈代表約20%充電容量，其根據所獲電量點亮，充滿電后熄滅，MViQ視頻內窺鏡設備可以在充電時操作。
3. 安裝/拆下探頭
探頭是工業內窺鏡的核心部件，正確安裝和拆卸很重要。關于該操作請參見上圖右圖中的數字標識，以及數字標識對應的以下說明文字。
10–將手持機底部的銷插到探頭底部接合槽內。
11–向手持機背部旋轉探頭并用足夠力量使閉鎖裝置發出“咔嗒聲”。
12–按下此閉鎖裝置的釋放按鈕分離探頭和手持機。
13–鏡頭通過兩級螺紋連接到探頭上，以防其掉入被檢測區域。
4. 安裝鏡頭
內窺鏡的鏡頭也是比較容易損毀的部件，一定要小心操作。確保鏡頭和探頭的螺紋清潔，用一只手抓住探頭，另一只手 輕輕順時針轉動鏡頭， 直到鏡頭能自由旋轉，說明已通過第一級螺紋；輕輕推入鏡頭，然后再順時針轉動，以接合第二級螺紋；轉動到用手?jǐn)Q緊。提醒：僅能用手指安裝/拆下鏡頭，用力(如鉗子、其他工具)可能會損壞探頭螺紋。要小心安裝，不要錯扣。
正確安裝手法：用手(6.1mm &8.4mm)或使用安裝工裝(4mm)安裝鏡頭時，逆時針旋轉鏡頭對準螺紋，然后順時針旋轉將鏡頭安裝在探頭上。拆下鏡頭時按相反順序執行。
如何使用進口工業內窺鏡？本文先為您介紹快速入門指南，參照上面的說明進行系統安裝，并安裝好電池、探頭和鏡頭后，就可以開啟設備，等待設備的屏幕顯示動態視頻圖像和屏幕控制選項，隨后就可以開展檢測工作了。在檢測過程中，應該具體如何操作，會在本網站的后續文章中陸續介紹，敬請關注！
