工業內窺鏡的特點及應用

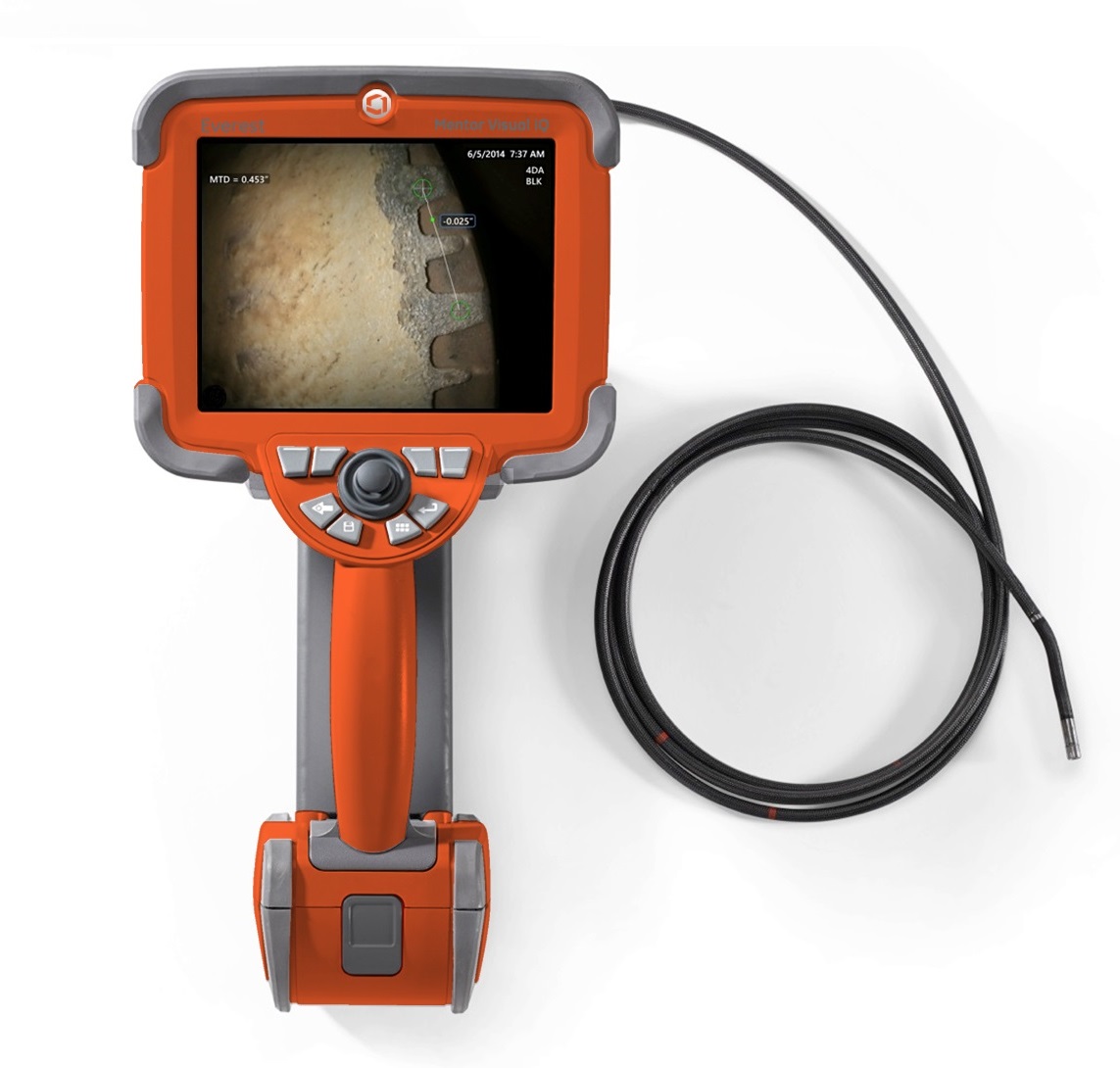

工業內窺鏡是設計精密、技術先進的檢測儀器，能夠清晰呈現封閉腔體或處于組裝狀態對象的內表面狀況，這一優勢使得其在多種傳統檢測手段并存的當下，具有顯著的不可替代性，在工業制造和維修檢測中的應用價值得到了眾多行業的認可。本文以韋林視頻內窺鏡旗艦 XLG4-MViQ 為例，介紹工業內窺鏡的特點，以及基于這些特點的應用。
工業內窺鏡的特點，主要包括：
1. 觀察“視線不可達”區域：使用工業內窺鏡，可以消除因?yàn)榉忾]外殼、復雜結構、組裝狀態、狹小空間、過遠的距離等造成的目視檢測難題，讓檢測人員能夠看到航空發動機的內部、石化管道深處、以及無法靠近的核輻射區域......，并進行高清晰度的視覺檢測，助力工業檢測擺脫因?yàn)椤盁o法看到”造成的困境。
2. 檢測無損傷：利用微型攝像頭經由孔洞、或者油路水路的出入口等就可以實施檢測，無需拆卸設備，不會對其外觀、功能、以及性能造成損傷。不僅減少維修成本，也給產品質量控制帶來新變革：使用工業內窺鏡代替?zhèn)鹘y(tǒng)破壞性抽檢方式、實現了對產品質量的全面檢查。
3. 檢測準確：從定性和定量兩個方面確保檢測的準確性。定性觀察方面，采用圖像傳感器實時捕獲圖像，特別是彩色CCD攝像頭加上先進的電子圖象處理技術，無偏色的真彩色輸出，復雜環境噪點少，內窺檢測畫質清晰至毛發可見，可以準確而無遺漏地發現缺陷；定量測量方面，三維測量工業內窺鏡可以三維還原缺陷部位的立體模型，提高缺陷測量的精確度。
4. 檢測效率高：使用 XLG4-MViQ 的單物鏡相位掃描三維立體測量鏡頭，一次穿繞即可完成“觀察-發現-測量”的一條龍缺陷檢測流程；而且在查找缺陷的過程中，可以利用探頭的純電動360°全方位（All-Way）連續導向技術，實現大面積快速掃查和重點區域仔細觀察的理想結合。這些特質使得工業內窺鏡具有極高的檢測效率，特別是在航后發動機孔探檢查、以及大面積腔體檢查等應用中，優勢明顯。
5. 易于使用：整體符合人機工程學原理的一體化便攜性集成設計，同時還支持外接任意大的顯示屏，不管是單人使用還是多人同時觀察均有適合的方案。而且在內窺檢測過程中，可以邊錄像邊拍照，兩個功能可以同時操作且相互沒有干擾和影響，兼顧了高效檢測和關鍵信息存檔的雙重需求。
6. 封閉而耐用：整個探頭從前端鏡頭、攝像頭到插入管，都采用全封閉設計，可防各類工業用油，具有良好的防水耐壓性能，因此可以在工業檢測中的水油等液體環境中使用，而且探頭外皮采用耐磨材質，探頭耐高溫可達100℃，適用范圍非常廣泛，為工業檢測提供了極大的便利。
7. 配置靈活：同一部工業內窺鏡可以配置不同光學參數的鏡頭，以及不同規格和功能的探頭，相當于在統一平臺上可以派生出不同檢測能力的內窺鏡，通過復用降低成本、提升對多變檢測需求的適應能力。以鏡頭為例，用于大型發動機內部靜轉子穿繞或燃燒室檢查的中遠焦鏡頭、用于轉子葉片的檢查的中近焦鏡頭、以及觀察和測量一體的3D相位掃描測量鏡頭、用于無限接近被檢測位置以便精確判斷裂紋或劃痕的極近焦鏡頭等.......多種鏡頭可供選擇，使得檢測人員可以通過靈活配置擁有一部更高效的檢測工具。
8. 智能化自動化：好的工業內窺鏡產品往往內置實時多任務操作系統，不僅升級方便，而且易于實現智能化自動化。韋林 XLG4-MViQ 已經推出了基于Gas Power Assist模型的ADR人工智能輔助缺陷識別功能，以及葉片自動計數功能，未來隨著模型的進一步訓練和迭代，將會進一步推動構建智能化自動化的內窺檢測體系。
正因?yàn)楣I(yè)內窺鏡具有上述這些特點，使得工業內窺鏡廣泛應用于航空航天、民航、燃機發電廠、石油煉化、汽修船舶等行業的檢測中。舉一個應用比較成熟的例子：火電廠鍋爐 “三器一壁”中的水冷壁管腐蝕爆管，是水電廠計劃外停機的常見原因之一，水冷壁管內部情況是無法用肉眼看到的，使用工業內窺鏡進行內窺探查，可以直觀而全面地看到水冷壁管內壁的情況，盡早發現由于灰粒和油滴黏附導致的熱腐蝕缺陷，還可以通過面積測量、深度測量等對熱腐蝕缺陷的嚴重程度和發展趨勢進行準確評估，以便選擇適宜的維修或更換時機，消除安全隱患，避免爆管，將損失降至最低。
