工業內窺鏡能拍出尺寸嗎?

2024-02-08 10:04:51

工業內窺鏡可在不解體、不破壞組裝狀態的前提下,實時拍攝被檢測對象內部的檢測圖像,以供各個工業部門的檢測人員檢查產品內表面質量、查找管道和設備內部缺陷。隨著檢測標準和維修養護方法的進步,獲知缺陷尺寸逐漸成為檢測需求之一,于是不少用戶問:"工業內窺鏡能拍出尺寸嗎?" 本文將給出詳細的解答。

工業內窺鏡

答案是:工業內窺鏡不能直接拍出尺寸,但是可以利用自身搭載的測量功能,測量缺陷或指定目標對象的尺寸、或者對象間隙的尺寸等。例如:測量內壁裂紋的長度、凹坑的深度、涂層脫落的面積,還可以測量航空發動機渦輪葉尖與機匣之間的間隙。

之所以不能直接拍出尺寸,是因?yàn)楣I(yè)內窺鏡凍結或拍攝的靜態檢測圖像,通常不會等比例地反映實物尺寸,這與光學鏡頭的視野、攝像頭CCD尺寸、顯示屏的分辨率、以及探頭前端距離被檢測表面的距離等因素都有關,因此無法直接從檢測圖像“拍出”尺寸,而是要通過專門的測量功能來獲取準確的尺寸。

工業內窺鏡的測量方法

用工業內窺鏡獲取尺寸數據,需要做到以下幾點

1. 購買內置測量功能的工業內窺鏡。例如:韋林 XLG4-MViQ 工業視頻內窺鏡可搭載普通雙物鏡測量、單物鏡相位掃描三維立體測量等測量技術,這些測量技術或利用三角幾何原理、或利用主動掃描獲取三維立體坐標值,從而可以準確測算出所需要的尺寸。

2. 在內窺檢測過程中,使用專門的測量鏡頭捕獲包含待測量目標的檢測圖像。明亮的照明以及CCD圖像傳感器,有助于獲取清晰的檢測圖像,這是得到準確測量結果的重要前提。

3. 執行正確的測量操作。根據待測量目標的幾何特征和定量分析要求,選擇相應的測量方法,并通過設置光標點的方式指明需要測量的部位或區域,以便系統利用測量技術測算出尺寸值。例如:在航空發動機孔探中發現燒蝕或涂層脫落缺陷后,先捕獲包含燒蝕或涂層脫落部位的內窺測量圖像,然后選擇“面積”測量方法,并設置多個光標指示該區域的邊界,就可以觸發系統測算其面積。

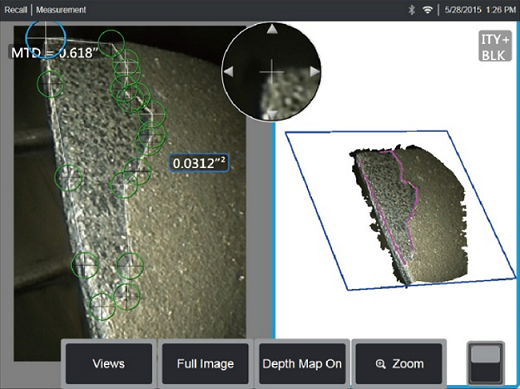

工業內窺鏡測量尺寸示意圖

因此,工業內窺鏡不能直接拍出尺寸,需要購買具有測量功能的工業內窺鏡來測量尺寸,助力準確判斷缺陷對管道或設備的影響,并制定合理的維修或監控計劃。韋林 XLG4-MViQ、Everest Mentor Flex、Everest XL Detect 系列工業視頻內窺鏡都是測量型內窺鏡,了解詳情歡迎咨詢北京韋林意威特工業內窺鏡有限公司。
