工業內窺鏡鏡頭,內窺檢查的第一道關卡-韋林工業內窺鏡

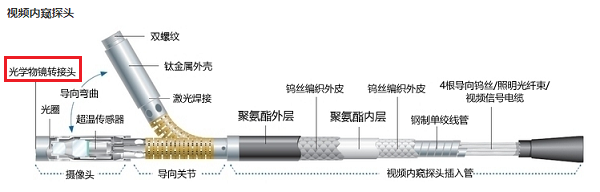

工業內窺鏡的成像技術利用了光的直線傳播及透鏡成像原理，在這個過程中位于插入管最前端的工業內窺鏡鏡頭（光學物鏡轉接鏡頭）起到了重要的作用，在它的收集及引導下，光線進入內窺鏡并最終與其他部件配合形成了清晰的影像，因此鏡頭是內窺檢查的第一道關卡。本文從核心參數、分類、使用注意事項等方面，幫助您了解工業內窺鏡鏡頭。
工業內窺鏡鏡頭的核心參數有哪些？
1. 鏡頭直徑：反映鏡頭接收內窺探查輪廓表面反射光的能力，直徑越大，經由鏡頭進入內窺鏡的光線越充足；此外，由于鏡頭是插入管的一部分，其直徑往往與插入管協調一致，因此也反映了工業內窺鏡對檢測通道孔徑大小的限制。
2. 視野：即視場角，通過鏡頭實施內窺觀察的可視化范圍。通常大視場角度適合大面積的內窺掃查以及大目標排查，小視場角多用于精細目標的細節觀察。
3. 焦距：焦距就是從焦點到透鏡中心的距離，其影響內窺成像大小和視場角。因此，在內窺檢測過程中，要綜合考慮檢測空間的大小、內窺鏡頭與被檢測表面的距離、期望的目視觀察范圍、以及對圖像放大的需求等，選擇相應視野和焦距的鏡頭。
工業內窺鏡鏡頭的分類：
以上介紹的核心參數實際上是光學鏡頭的通用參數，應用于內窺鏡的光學鏡頭根據具體應用還有不同的分類方式。
1. 根據視向分類。因?yàn)閮?nèi)窺探查的主體目標與插入管的方向存在多種相對關系，可能在正前方可能是在側面，因此鏡頭可分為：前視鏡頭和側式鏡頭。
2. 根據功能分類?？煞譃椋河^察鏡頭和測量鏡頭。進一步地，對于測量鏡頭來說，不同測量技術有不同的配置或設計，例如：相位掃描三維立體測量技術需要在鏡頭上設置結構光柵的照射出口，因此測量鏡頭根據其支持的測量技術可進一步細化為：陰影測量鏡頭、普通雙物鏡測量鏡頭、三維立體雙物鏡測量鏡頭、以及單物鏡三維立體相位掃描測量鏡頭等。

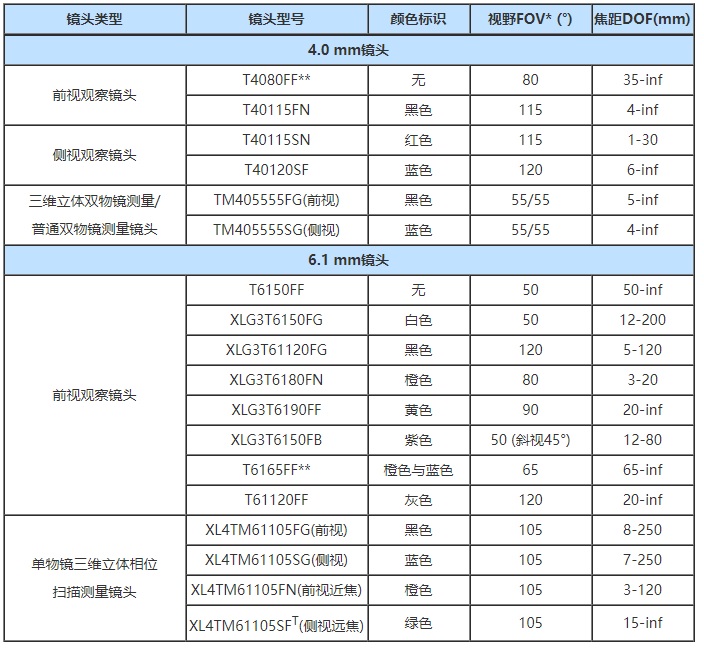

工業內窺鏡鏡頭型號及參數配置舉例：（僅列舉部分，更多請參考“產品系列->可選光學物鏡轉接鏡頭”）
工業內窺鏡鏡頭的使用注意事項：

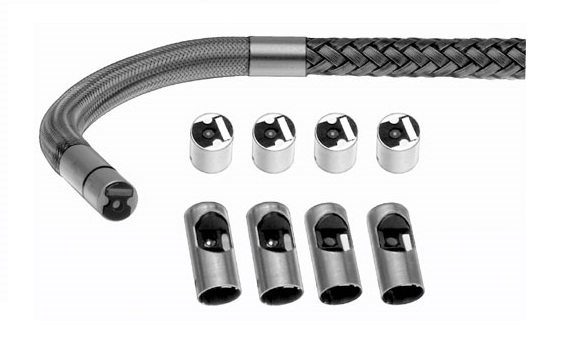

1. 牢固安裝避免脫落。由于種類以及參數的多樣性，鏡頭往往不是固定在插入管前端、而是可動態更換的。在配置靈活的同時，也引入了鏡頭松動或脫落的風險，因此更換鏡頭一定要安裝到位，例如：韋林內窺鏡的鏡頭采用雙螺紋接口，為牢固安裝提供雙重保障。
2. 保持鏡頭清潔。作為內窺檢查的第一道關卡，保持清潔對清晰成像至關重要，因此應按照工業內窺鏡廠商的建議進行清潔維護，例如：在使用過程中發現鏡頭臟污應立刻清潔，以及在內窺檢測后也應進行全面清潔。
