光纖內窺鏡如何連接數碼照相機或視頻成像轉接器？
工業內窺鏡是目視檢測設備，但是目視方式卻多種多樣，有直接由目鏡觀測的，有查看手持機顯示屏的，也有外接設備的。對于光纖內窺鏡，支持其中的兩種方式：除了目鏡觀測外，也可以外接設備，即：與其他具有視頻處理功能的設備相連接，例如：相機、視頻成像轉接器等，本文介紹光纖內窺鏡與外設的連接方法以及注意事項。
肉眼直接觀測簡單、但是檢測者必須實時觀測，長時間檢測易疲勞導致漏檢；借助外接設備的方式，則可以拍照錄像，并將檢測圖像或影像存儲到錄像帶、膠片或者是數碼存儲介質中，方便多人觀看、分享、存檔和檢索。但是這種方式需要使用適配器或轉接器以實現光纖內窺鏡與其他設備之間的接口適配。

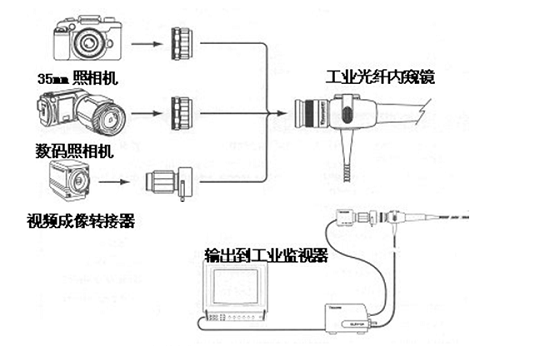

具體連接方法及需要注意的地方說明如下：
- 連接視頻成像轉接器，需連接器。連接器的焦距要根據光纖鏡的屏幕放大倍數來選擇，反之它也能影響成像亮度。正確選擇連接器要依賴于光纖鏡的直徑和被檢查目標表面的亮度。在檢查的過程中可能會需要不止一個連接器以達到很好的測量效果。
- 連接照相機或數碼相機，同樣需要適配器將光纖內窺鏡的目鏡與相機連接，注意保持直徑相匹配。
韋林光纖內窺鏡不僅可以連接數碼照相機或視頻成像轉接器，而且成像清晰。對于光纖內窺鏡來說，圖像質量的好壞主要依據光纖束和光學組件的質量，美國韋林光纖鏡采用超細直徑的高光傳導率的成像光纖，因此能夠獲得高質量的高分辨率圖像。此外，除了白光光源照明外，還提供由石英光纖照明的型號，從而方便連接UV光源進行熒光檢測，從而可以發揮小口徑和熒光檢測的雙重優勢，滿足小口徑熒光檢測的需求。
