工業內窺鏡檢查港口起重機齒輪箱內部缺陷的應用

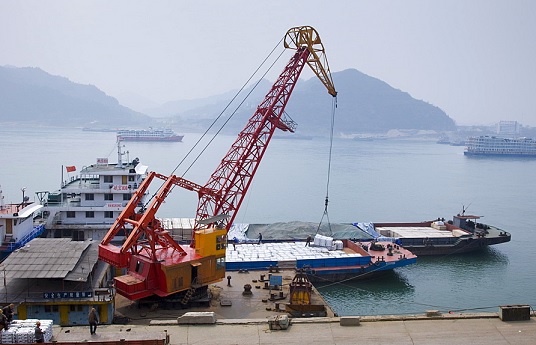

起重機是很多集裝箱碼頭或港口的重要設備，從事裝卸作業，擔負著吊運集裝箱及貨物的重任，而吊機齒輪箱則是岸吊起升系統主要的傳動裝置。齒輪箱內部出現問題可能導致吊運過程中的集裝箱從高空墜落，為了避免這種情況，當?shù)鯔C(jī)齒輪箱達到一定使用年限后或者定期進行內窺檢查，是一種比較明智的選擇。
使用工業內窺鏡檢查起重齒輪箱的優勢
之所以選擇工業檢測中的遠程目視檢測設備——內窺鏡，一方面是因?yàn)檫@是一種免拆卸的檢查手段，特別是作為預防性檢測，不會因?yàn)椴鹦丁⒔M裝引入耗時以及可能的性能損傷，這一點很重要；另一方面，可以直觀地檢查吊機齒輪箱內部焊縫，觀察有無裂紋、以及裂紋的發展?fàn)顩r等。此外，如今工業內窺鏡已進入數字化時代，內窺檢測信息的存儲、檢索、以及追蹤比對等都更為方便。
使用工業內窺鏡檢查起重齒輪箱的方法
1. 明確齒輪箱內部的重點檢查部位。根據既往曾經發生過的吊裝事故，問題的源頭往往在齒輪箱中齒圈的焊縫，焊縫一旦出現裂紋，隨著裂紋的發展導致齒環整圈脫落，引發吊運過程失控、集裝箱墜毀。因此，檢查焊縫附近的裂紋是重中之重。
2. 實施內窺檢查操作。在內窺探查時，可以選擇工業視頻內窺鏡或光纖內窺鏡，先倒出齒輪箱中的潤滑油，然后打開頂部檢修用的孔蓋，將探頭或插入管送入齒輪兩側的焊縫處，通過調整內窺鏡前端導向彎曲角度，全面觀察焊縫附近有無裂紋萌生、以及發展態勢。每檢查完一段，可以旋轉齒輪繼續查看下一段，直至整圈檢查完畢。

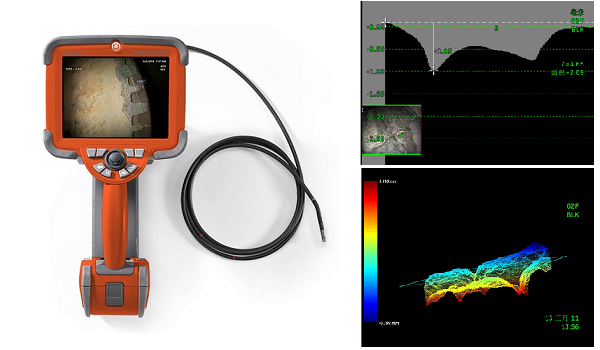

3. 準確辨識裂紋缺陷。由于齒輪焊縫表面有時會有涂層或油漆，因此需要準確辨識缺陷是焊縫裂紋還是涂層或油漆開裂。韋林工業視頻內窺鏡 Everest Mentor Visual iQ 的相位掃描三維立體測量技術，可以生成深度圖，用不同的顏色標識涂層以及基材等不同層，從而輔助檢查人員作做出準確的判斷。如果所使用的內窺鏡沒有該功能，可以輔以其他無損檢測手段，例如，可以利用渦輪檢測識別導電金屬表面缺陷的特性，采用渦流配合內窺檢測的方式確保準確辨識缺陷，避免誤判。
起重齒輪箱檢查用內窺鏡產品推薦

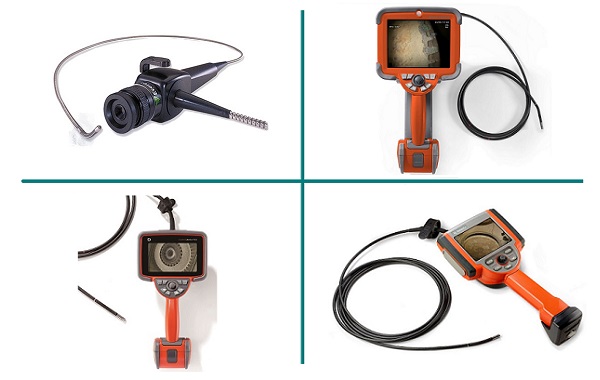

如上文所述，可以選擇光纖內窺鏡和工業視頻內窺鏡。例如：韋林工業內窺鏡的可導向光纖鏡，直徑7微米的成像纖維能看到更多細節，幫助您準確查找缺陷；再如，韋林工業視頻內窺鏡 Everest Mentor Visual iQ 或者 Everest Mentor Flex、Everest XL Detect 等，這幾個系列的視頻內窺鏡，都采用CCD成像技術、以及純電動導向技術，可以輔助高效徹查起重機齒輪箱的每個角落。
工業內窺鏡檢查港口起重機齒輪箱內部缺陷的應用，在現實中意義重大。在多地碼頭港口的內窺檢測任務中，曾多次發現齒輪箱焊縫處的多處小裂紋，提示檢查人員定期進行復查；另外曾經在直徑約1000mm的齒輪上發現沿著焊縫擴展已經大半圈的巨大裂紋，只差幾毫米就穿透齒圈，內窺檢查后及時進行了拆卸更換處理，避免了一觸即發的斷裂事故。
