三維測量工業內窺鏡的功能及應用

2024-11-11 13:00:16

三維測量工業內窺鏡是應對工業檢測對精準量化分析的需求而誕生的一種既能觀察、又能進行三維立體測量的工業內窺鏡。三維測量技術的應用，特別是韋林工業內窺鏡的單物鏡相位掃描三維立體測量(3DPM)技術，為工業內窺鏡注入了新的活力，用單物鏡的簡潔設計、光柵掃描的先進技術、以及三維建模的立體視角，助力檢測人員更精準、更高效地評估被檢測對象內部的結構尺寸及缺陷狀況，提供更客觀更可靠的目視檢測解決方案。

三維測量工業內窺鏡

三維測量工業內窺鏡的功能：

1. 對視線不可達區域的直觀探查。解決了由于肉眼看不到造成的工件或設備內部檢測難題，無需解體或破壞組裝，就可以直觀探查工件或設備內腔、復雜結構或彎曲管道深處；也可用于遠距離觀察與操作，為有毒害氣體或類似危險環境的檢測提供安全解決方案。

2. 對結構及缺陷尺寸進行多元量化分析。傳統測量型工業內窺鏡可以測量長度、面積、點到線距離、深度、多線段長度等，韋林的3DPM技術還包括：（區域）深度剖面、測量平面、葉片與機匣間隙、半徑計、角度、表面角度、缺角等測量模式，以及3D拼接縫合技術，實現了內窺測量的大尺寸、多元化、高精度、以及自動化。

3. 缺陷輪廓的建模與顯示。利用業內先進的光柵掃描技術和三維立體建模技術，識別并重現被檢測表面的外貌輪廓，并可以旋轉或放大觀看，還可以對接3D打印技術還原缺陷輪廓實物模型。

4. 利用多視圖研判缺陷?？娠@示點云圖、深度圖、剖面圖等，以不同的方式呈現被檢測對象的表面輪廓，助力更全面地研判缺陷。

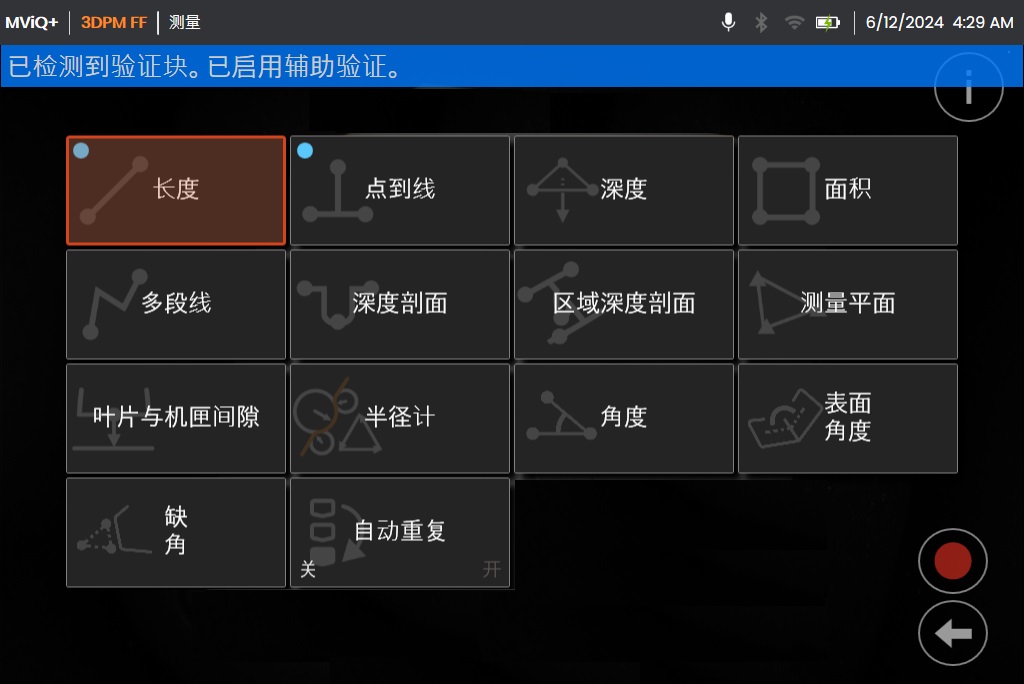

韋林新一代三維測量工業內窺鏡支持多達13種測量模式

三維測量工業內窺鏡的應用領域很廣泛，涵蓋：航空航天、軌道交通、石油化工、汽車制造與維修、船舶橋梁、能源電力等現代核心工業的各個部門，被檢測對象也是多種多樣，小到精加工零件，以及各種鑄造件、汽車發動機及零部件、齒輪箱、壓力容器、壓力管道，大到航空發動機，都可以使用三維測量內窺鏡進行內部檢查和評估。

三維測量工業內窺鏡在各行業的應用案例：

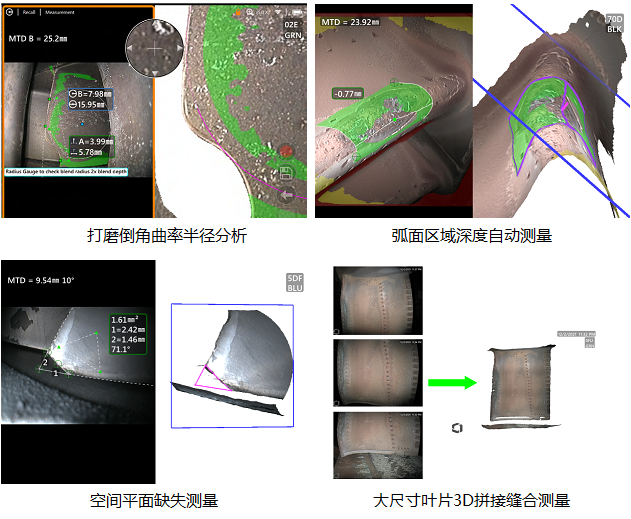

1. 航空航天：在發動機孔探過程中，自動測量渦輪葉片與機閘間隙，對葉片邊緣損傷部位打磨倒角曲率半徑的定量分析；以及對孔探發現的損傷進行測量，具體包括：渦輪葉片凹坑損傷的深度、葉片掉角尺寸、葉片卷邊角度等；特別是對于較大面積的涂層脫落、較長裂紋、以及為定位損傷需要測量的距離等，通過韋林3DPM技術的大視野優勢、以及3D拼接縫合技術，可以快速獲得精確的測量結果。

2. 汽車制造：檢查汽車零部件內部質量以及測量關鍵部位的尺寸，例如：對機加工制動缸體零件內部溝槽結構的槽寬和槽深進行測量，以確保汽車零部件內部尺寸符合設計和質量要求。

3. 石油化工：檢查壓力管道、儲罐、反應器等裝置內部的焊縫質量以及裂紋、腐蝕等缺陷，特別是韋林3DPM技術對于管道曲面內壁上的焊縫質量檢測更為精準，利用區域深度剖面可以準確地測量焊縫高度，評估是否存在焊縫高度不足或焊縫超高的問題。

4. 能源電力：使用韋林三維測量工業內窺鏡檢查電廠燃機，針對在渦輪葉片上發現的裂紋缺陷，可以使用長度和區域深度剖面這兩種測量模式，快速而精準地獲得裂紋的長度和深度數值，在后續的定期檢測中，采用同樣方法監控葉片裂紋的發展趨勢，并在達到預設閾值后果斷更換葉片，以避免出現燃機異常甚至頻繁停機的現象。

5. 其他：三維測量工業內窺鏡在精密制造、橋梁建筑、軌道交通、市政管道維護等領域都有成熟的應用，助力各行業不僅能及時發現缺陷，還能精準研判缺陷，提升檢測質量和效率。

三維測量工業內窺鏡的測量應用

三維測量工業內窺鏡有哪些不錯的產品？

韋林 Everest XLG4-MViQ 是搭載了3DPM技術的三維測量工業內窺鏡。該產品在成像方面采用的是CCD圖像傳感器，測量方面則利用主動投射光柵獲得被檢測表面三維坐標信息，與利用平面幾何計算坐標的傳統雙物鏡/雙目鏡/雙攝像頭測量技術相比較，Everest XLG4-MViQ 的單物鏡設計更為簡潔、測量結果更為精準、測量模式更為豐富（多達13種），為滿足各行業的不同測量需求提供了更多便利。韋林 Everest XLG4-MViQ 的產品圖和主要技術參數如下圖所示，了解更多關于三維測量工業內窺鏡的知識，歡迎瀏覽：三維測量工業內窺鏡-最新技術|專業知識|應用案例|產品介紹。

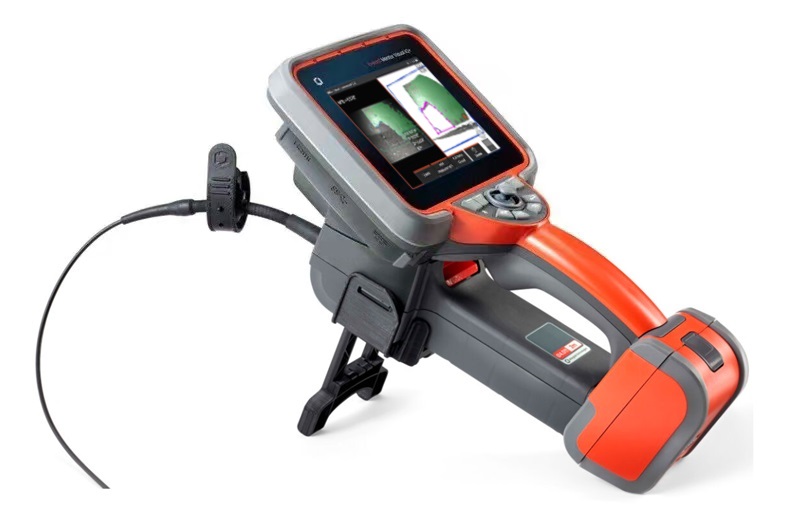

韋林 Everest XLG4-MViQ 的產品圖及主要參數
